Электронный кассир

Выбор технологии для сенсорных дисплеев

Сейчас на отечественном рынке инфокиосков и различных платежных терминалов наблюдается ощутимое повышение интереса к аппаратам, которые можно использовать непосредственно на улице, и отлично справляться с поставленной задачей в трудных условиях эксплуатации. Например, атмосферные осадки, резкие изменения температур, грязь, противоправные действия хулиганов. Эти условия ставят перед производителями данных терминалов ряд специфических особенностей.

Но сегодня мы остановимся на одном из самых важных вопросов – разновидности технологий для сенсорных экранов. Это первое, с чем имеют дело пользователи и основной инструмент для выполнения большинства задач. Вокруг этих технологий сейчас ходит много слухов, правдивых и не очень, о внедрении сенсоров в уличных терминалах. Можно долго перечислять неудачи и глупо потраченные деньги, но время вспять не повернуть. Поэтому в этой статье расскажем о подводных камнях для тех, кто планирует начать производство терминалов для использования на улице.

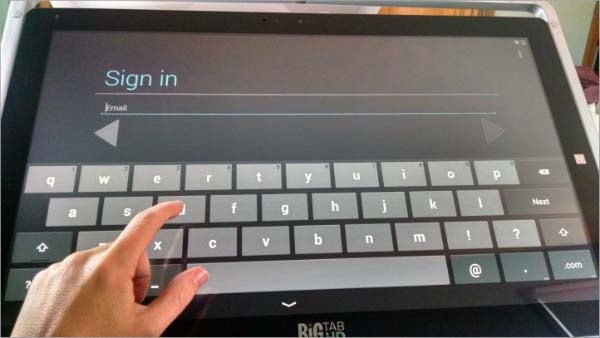

Требования к сенсорным экранам

Чтобы эффективно и точно выполнять задачи, поставленные перед инфокиоском, его сенсорный экран должен соответствовать определенным требованиям, а именно:

  • Корректно работать в условиях различных температур (-40+50).
  • Защита от дождя и конденсата.
  • Достаточная прочность, чтобы противостоять вандализму.
  • Возможность работы в перчатках.
  • Антибликовая поверхность для комфортной работы при возможности появления солнечных бликов.
  • Надежность операций и подключения, сила касания и скорость реакции, которыми должны обладать не только уличные дисплеи, а вообще все.

Технологии сенсорных экранов

Теперь поочередно рассмотрим наиболее распространенные способы производства сенсорных экранов, и сравним их с требованиями работы на улице. Сейчас производители предлагают модели, изготовленные на основе различных способов, например, на принципе использования поверхностно-акустических волн, инфракрасные, резистивные, со звуковой APRи др.

У каждой из этих технологий есть свои сильные и слабые стороны. Далее кратко остановимся на ключевых моментах каждой из них. Это должно помочь разобраться, какая из них лучше подходит для использования в условиях улицы. Если же вы знакомы с каждой из этих технологий, можете переходить к следующему разделу статьи.

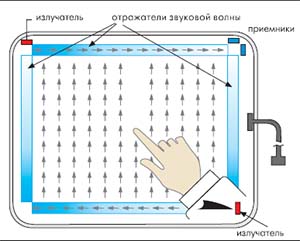

Поверхностно-акустические волны (ПАВ)

В нерабочей области по углам на панели из стекла располагаются пьезопреобразователи. Электросигнал посылается контролером на преобразователи, они этот сигнал трансформируют в акустическую волну, которая, проходя по поверхности из стекла, распределяется целым массивом отражателей, установленных по всем граням экрана. Отражаемая волна собирается на приемных датчиках и направляется обратно на пьезоэлементы. Электросигнал, преобразованный из волны, анализируется в контроллере. При соприкосновении происходит поглощение части поверхностной волны. При получении сигнала, он проходит сравнение с эталоном. Контроллер определяет изменения и определяет координаты по самостоятельным друг от друга осям X, Y. Вся полученная информация поступает на сервер.

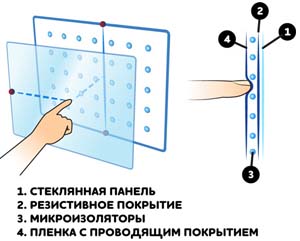

Резистивная

Ее основу составляет AccuTouch, представляющий собой панель из стекла, покрытую пластиком. Микроизоляторы разделяют зону между ПВХ и стеклом, они распределяются в активной области и эффективно изолируют обе составляющие. При касании пальцем, соприкасаются также между собой стеклянная и пластиковая поверхности. Контроллером регистрируются колебания сопротивления, которые преобразуются в координаты, а они уже поступают на системную шину обрабатывающего центра.

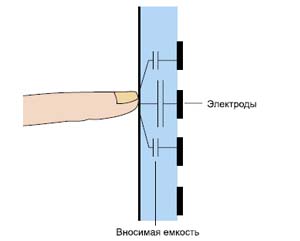

Поверхностно-емкостная (ПЕТ)

ПЕТ заключается в использовании сенсорного дисплея, состоящего из стеклянной панели, поверх которой идетоднотипный проводящий слой. На гранях панели на каждой стороне расположены электроды, которые по проводящему слою одинаково распределяют низкое напряжение. При касании электроток как бы «притягивается» из углов дисплея. Изменения электротока в углах измеряются контроллером, который отвечает за вычисление местонахождения соприкосновений.

Проекционно-емкостная

Основана на использовании ThruTouch– тоненькая пластинка с нанесенной сеткой из микродатчиков (проводников) и 2 пластины из защитного стекла, между ними и расположен защитный слой. Контроллер вычисляет изменение емкости, создающееся при касании сетки датчиков пальцами. Поверх сенсорного экрана может устанавливаться просвечивающийся пластик или стекло с толщиной до 1,8см, имеющими противовандальные свойства.

Инфракрасная

Дисплей изготовлен из тончайшей рамки, с внутренней стороны по ее периметру находятся светодиоды, покрыты прозрачной пленкой. Сетка из инфракрасных лучей создается светодиодами. При касании происходит перекрытие одного или нескольких лучей, за счет этого контроллер определяет координаты Xи Y.

Звуковая APR

APR основана на распознавании звука, возникающего при соприкосновении пальца в некоторой точке сенсорного дисплея. В любой его точке сенсором генерируется исключительный звук. Сигнал от сенсора принимают 4 маленьких датчика, которые закреплены на каждом углу.  После оцифровки полученный звук сравнивается контроллером с базой полученных ранее звуков, соответствующих каждой из точек на экране. В месте касания пальца мгновенно появляется курсор.

Эта технология не воспринимает звуки из окружающей среды, если они не внесены в ранее сохранную базу звуков. Отличие заключается в методе звукового определения места касания при помощи микрофонов, это способ больше подходит для дисплеев, используемых для настольных аппаратов, так как программное исчисление точки контакта, является более дорогим и энергозатратным. Именно поэтому последняя технология выделяется среди других, как более экономичная при производстве больших сенсорных дисплеев.

Соответствие требованиям для использования в уличных условиях

Далее убедимся в соответствии вышеописанных экранов, необходимым требованиям для использования в уличных условиях.

ПАВ

  • Противовандальность – присутствует. Эффективно применяются в большинстве платежных терминалов, установленных в помещениях, что проверено временем.
  • Амплитуда рабочих температур – -20+50. Как и во всех остальных, нижняя не дает возможности использовать дисплеи в жестких морозных условиях.
  • Антибликовая поверхность – присутствуют.
  • Возможность работы в перчатках – имеется.
  • Защита от дождя и конденсата – сенсоры будут реагировать на попадание воды, так как она обладает свойствами поглощения акустической волны. Вариант защиты – установка специального козырька над терминалом, но возможность появления конденсата делает невозможным использование в уличных условиях.

Резистивная

  • Противовандальность – отсутствует. Экран приходит в негодность и отказывается работать при повреждении верхнего пластикового слоя металлическими предметами.
  • Амплитуда рабочих температур – -10+50. Нижняя граница выше чем в ПАВ, воздушного обогрева будет недостаточно.
  • Антибликовая поверхность – есть.
  • Возможность работы в перчатках – присутствует.
  • Защита от дождя и конденсата – имеется.

Поверхностно-емкостная

  • Противовандальность – отсутствует. Производители еще бьются над этим вопросом.
  • Амплитуда рабочих температур – -15+70.
  • Антибликовая поверхность – есть.
  • Возможность работы в перчатках – имеется.
  • Защита от дождя и конденсата – присутствует.

Проекционно-емкостная

  • Противовандальность – отсутствует. Есть возможность установить защитное стекло толщиной 18 мм, которое защитит не только от вандалов, но и влаги, конденсата, грязи и пороговых границ рабочих температур.
  • Амплитуда рабочих температур – -15+70.
  • Антибликовая поверхность – есть.
  • Возможность работы в перчатках – имеется.
  • Защита от дождя и конденсата – присутствуют.

Инфракрасная

  • Противовандальность – отсутствует. Светодиоды защищены только тонкой пластинкой из пластика, которую легко повредить.
  • Амплитуда рабочих температур – -20+70.
  • Антибликовая поверхность – отсутствует. Яркий свет может вызывать не точности в вычислениях координат пальца.
  • Возможность работы в перчатках – да.
  • Защита от дождя и конденсата – присутствует.

Звуковая APR

  • Противовандальность – отсутствует. Но установить дополнительный защитный экран способ производства позволяет, и когда это произойдет, APR будет лучшим вариантом для сенсорных дисплеев на улице и в помещении.
  • Амплитуда рабочих температур – -20+60.
  • Антибликовая поверхность – присутствуют.
  • Возможность работы в перчатках – есть.
  • Защита от дождя и конденсата – имеется.

Таким образом из всего вышеперечисленного проекционно-емкостная технология сейчас является наиболее подходящей для использования в терминалах самообслуживания, установленных на улице.
